Perbedaan Antara Kabel Stright dan Kabel Cross

Assalamualaikum sobat tipsko,,

Hari ini mimin akang bagikan perbedaan antara Kabel Straight dan Kabel Cross yang biasa digunakandi dalam membangun sebuah jaringan internet.

yu kita bahas,,

Pada saat ini , Kartu LAN memiliki kecerdasan, sehingga kedua kabel dapat bekerja.Mereka memiliki fitur pada banyak switch dan hub dll yang disebut "auto-mdix" atau auto mdi /mdix, itu  adalah hal yang baru di mana tidak masalah apa jenis kabel yang anda gunakan, itu hanya akan secara otomatis mendeteksi yang tepat jenis koneksi apa pun kabel yang Anda gunakan.

Kabel dapat dikategorikan sebagai kabel Cat 5, Cat5e dan UTP. Kabel Cat 5 UTP dapat mendukung jaringan Ethernet 10/100 Mbps, Sedangkan kabel Cat 5e fan Cat 6 dapat mendukung jaringan Ethernet yang berjalan pada kecepatan 10/100/1000 Mbps.Anda mungkin mendengar tentang kabel UTP Cat 3, tapi kabel tersebut sudah tidak umum Lagi karna hanya mendukung jaringan Ethernet 10 Mbps.

Kabel Stright dan Kabel Cross dapat berupa kabel Cat 3, Cat 5, Cat5e atau U6satusatunya perbedaan adalah masing - masing kabel akan memiliki susunan kawat yang berbeda pada kabel tersebut sesuai tugas dan kebutuhan untuk pelayanan yang berbeda.

Ada dua jenis kabel jaringan yang biasa digunakan dalam jaringan PC - Straight-through dan

cross-over.

Biasanya menggunakan kabel Straight untuk menghubungkan berbagai jenis perangkat. Jenis kabel ini akan digunakan sebagian besar waktu dan dapat digunakan untuk:

1) Sambungkan komputer ke port normal sakelar / hub.

2) Sambungkan komputer ke port LAN modem kabel / DSL.

3) Hubungkan port WAN router ke port LAN modem kabel / DSL.

4) Hubungkan port LAN router ke port uplink switch / hub. (Biasanya digunakan untuk memperluas jaringan)

5) Hubungkan dua sakelar / hub dengan salah satu sakelar / hub menggunakan port uplink dan yang lainnya menggunakan port normal.

Jika Anda perlu memeriksa seperti apa kabel lurus itu, itu mudah. Kedua sisi (sisi A dan sisi B) kabel memiliki susunan kawat dengan warna yang sama.

Terkadang Anda akan menggunakan kabel crossover, biasanya digunakan untuk menghubungkan jenis perangkat yang sama. Kabel crossover dapat digunakan untuk:

1) Hubungkan dua komputer secara langsung.

2) Hubungkan port LAN router ke port normal switch / hub. (Biasanya digunakan untuk memperluas jaringan)

3) Hubungkan dua switch / hub dengan menggunakan port normal di kedua switch / hub.

Dalam Anda perlu memeriksa bagaimana kabel crossover terlihat, kedua sisi (sisi A dan sisi B) kabel memiliki susunan kawat dengan mengikuti warna yang berbeda.

Kabel ini (baik kabel lurus atau kabel silang) memiliki total 8 kabel (atau kita dapat mengatakan garis), yaitu empat pasangan bengkok (4x2 = 8) dengan kode warna yang berbeda. Sekarang lupakan saja kode warna. Tidak masalah apa warna yang diberikan pada kabel (tapi ada standar).

Konektivitas kabel Straight thru adalah sebagai berikut

RJ451 Terhubung ke RJ452



Pin1------------------------------------- Pin1
Pin2------------------------------------- Pin2
Pin3------------------------------------- Pin3
Pin4------------------------------------- Pin4
Pin5------------------------------------- Pin5
Pin6------------------------------------- Pin6
Pin7------------------------------------- Pin7
Pin8------------------------------------- Pin8

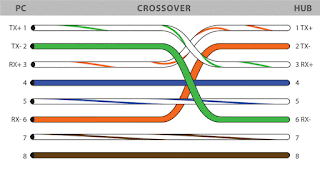

Sambungan Kabel Ujung 1 dan Ujung 2 konektifitas kabel cross-over

RJ451 Connected to RJ452
Pin1------------------------------------- Pin3
Pin2------------------------------------- Pin6
Pin3------------------------------------- Pin1
Pin4------------------------------------- Pin4
Pin5------------------------------------- Pin5
Pin6------------------------------------- Pin2
Pin7------------------------------------- Pin7
Pin8------------------------------------- Pin8




	Hub	Switch	Router	Workstation
Hub	Crossover	Crossover	Straight	Straight
Switch	Crossover	Crossover	Straight	Straight
Router	Straight	Straight	Crossover	Crossover
Workstation	Straight	Straight	Crossover	Crossover

Komunikasi antara Switch dan Workstation

Ketika workstation terhubung ke LAN, maka ia akan mentransmisikan data secara independen dari perangkat lain yang terhubung ke media LAN. Workstation hanya mentransmisikan frame data dari NIC ke media jaringan.

Jika anada menginginkan suatu workstation terhubung dengan workstation yang lain maka gunakanlah kabel crossover. Berikut ini adalah adalah device yang dihubungkan dengan kabel Cross-over :

• Workstation ke workstation

• Beralih ke beralih

• Beralih ke hub

• Hub ke hub

• Router ke router

• Router ke PC

Untuk Kabel straight-through menghubungkan perangkat berikut:

• Beralih ke router

• Beralih ke workstation atau server

• Hub ke workstation atau server

Switch modern sekarang secara otomatis menyesuaikan pinout port untuk mendukung kabel tertentu yang terpasang, apakah itu crossover atau kabel straight-through.

Switch, yang merupakan perangkat Layer 2, menggunakan intelijen untuk mempelajari alamat MAC perangkat yang terpasang pada port-portnya. Data ini dimasukkan ke dalam tabel switching. Setelah tabel selesai, switch dapat membaca alamat MAC tujuan dari frame data yang masuk pada port dan segera meneruskannya. Sampai perangkat mentransmisikan, sakelar tidak tahu alamat MAC-nya.

Switch memberikan skalabilitas yang signifikan pada jaringan. Switch biasanya terhubung satu sama lain melalui tautan trunk.

 https://sites.google.com/site/mullais/network/what-is-the-defference-between-cross-cable-and-straight-cable

Terima kasih teman2 sekian untuk materi jaringanya.. kapan2 insyaAllah kita belajar buat bikin

Kabel Straight Through dan Kabel Cross Over.

Referensi yang mimin ambil.

 https://sites.google.com/site/mullais/network/what-is-the-defference-between-cross-cable-and-straight-cable
